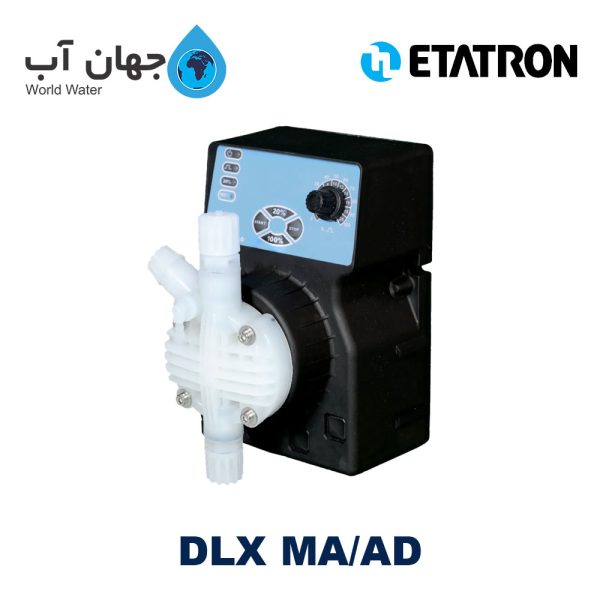

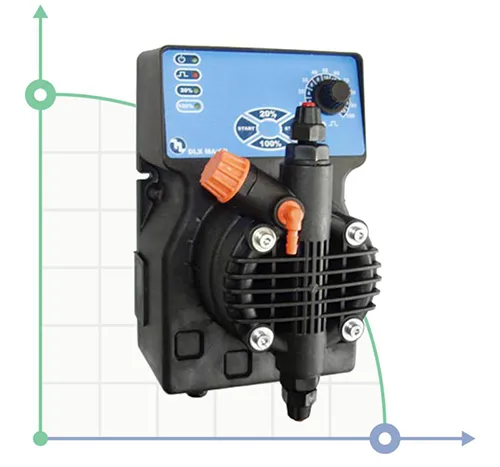

معرفی دوزینگ پمپ اتاترون DLX MA/AD 0507
دوزینگ پمپ اتاترون DLX MA/AD مدل 0507 یکی از مدل‌های سری DLX شرکت ایتالیایی Etatron است که برای تزریق کنترل‌شده مواد شیمیایی در خطوط لوله، مخازن و سیستم‌های تصفیه آب استفاده میشود. این پمپ از نوع سلونوئیدی دیافراگمی بوده و امکان تنظیم دستی میزان تزریق را فراهم می‌کند.
مدل 0507 در شرایط نامی با حداکثر دبی ۵ لیتر در ساعت و فشار ۷ بار شناخته میشود. به همین دلیل برای کاربردهایی که به تزریق حجم نسبتاً کم مواد شیمیایی با فشار مشخص نیاز دارند، قابل بررسی است.
در این پمپ، میزان تزریق با تغییر فرکانس ضربهها از طریق کلیدهای انتخاب محدوده و پیچ تنظیم روی پنل کنترل میشود. طراحی جمع‌وجور، امکان نصب دیواری و درجه حفاظت IP65 از دیگر ویژگی‌های این سری هستند.
در سایت مرجع و تخصصی جهان آب، مشخصات فنی، نحوه برآورد هزینه و بهترین قیمت دوزینگ پمپ اتاترون با گارانتی اصلی و ارسال فوری، به منظور یک خرید بهینه و هوشمند، برای شما عزیزان ارائه گردیده است.
مشخصات فنی دوزینگ پمپ اتاترون ۵ لیتر ۷ بار
| مشخصه | مقدار |
|---|---|
| نوع پمپ | سلونوئیدی دیافراگمی |
| دبی در فشار ۷ بار | ۵ لیتر در ساعت |
| دبی در فشار ۵ بار | ۶ لیتر در ساعت |
| دبی در فشار ۲ بار | ۸ لیتر در ساعت |
| حداکثر فشار نامی | ۷ بار |
| حجم تزریق در هر ضربه | ۰٫۶۹ تا ۱٫۱۱ سی‌سی، بسته به فشار کاری |
| حداکثر فرکانس تزریق | ۱۲۰ ضربه در دقیقه |
| ابعاد شیلنگ (داخلی × خارجی) | 4×6 / 6×8 mm |
| منبع تغذیه | 230V AC – 50/60 Hz |
| روش تنظیم دبی | دستی، با تنظیم فرکانس ضربهها |
توجه: مقادیر دبی و حجم تزریق بر اساس فشار کاری اعلام‌شده در جدول فنی سازنده هستند. دبی واقعی پمپ ممکن است با توجه به شرایط نصب و سیال تغییر کند.

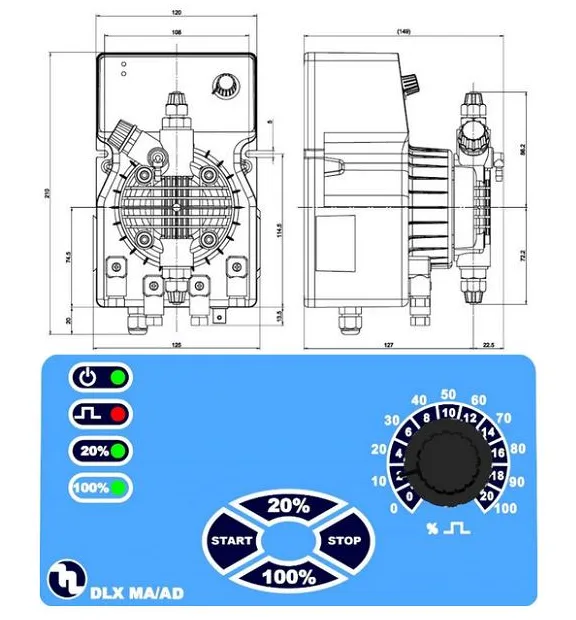

نحوه عملکرد و تنظیم دبی پمپ DLX MA/AD
دوزینگ پمپ اتاترون DLX MA/AD از مکانیزم سلونوئیدی و دیافراگم برای مکش و تزریق مواد شیمیایی استفاده می‌کند. با هر بار تحریک سلونوئید، حرکت دیافراگم باعث جابه‌جایی حجم مشخصی از سیال میشود.
تنظیم میزان تزریق در این مدل بهصورت دستی انجام میشود. کاربر می‌تواند با استفاده از پیچ تنظیم روی پنل، فرکانس ضربه‌های پمپ را تغییر دهد.
برای تنظیم دبی، دو محدوده در نظر گرفته شده است:
- محدوده ۰ تا ۱۰۰ درصد: برای تنظیم میزان تزریق در کل دامنه عملکرد پمپ.
- محدوده ۰ تا ۲۰ درصد: برای تنظیم دقیق‌تر دبی در ظرفیت‌های پایین‌تر.
برای مثال، زمانی که مقدار ماده شیمیایی موردنیاز کم است، انتخاب محدوده ۲۰ درصد امکان تنظیم ظریف‌تری را فراهم می‌کند.
کاربردهای دوزینگ پمپ اتاترون DLX MA/AD مدل 0507
برخی از کاربردهای قابل بررسی دوزینگ پمپ اتاترون ۵ لیتر ۷ بار عبارت‌اند از:
- سیستم‌های تصفیه آب صنعتی: تزریق مواد شیمیایی مانند آنتی‌اسکالانت در خطوط ورودی سیستم اسمز معکوس، متناسب با دبی و فشار موردنیاز.
- سیستم‌های کلرزنی: تزریق محلول هیپوکلریت سدیم در فرآیند گندزدایی آب، به شرط سازگاری قطعات در تماس با سیال.
- تنظیم pH آب: تزریق محلول‌های اسیدی یا قلیایی با توجه به غلظت، خورندگی و شرایط فرآیند.
- استخرها و تأسیسات آبی: تزریق مواد شیمیایی با میزان تنظیم‌شده در سیستم‌هایی که کنترل دستی تزریق برای آن‌ها مناسب است.
جنس قطعات و متریال دوزینگ پمپ اتاترون DLX MA/AD
جنس قطعات در تماس با سیال یکی از مهم‌ترین معیارهای انتخاب دوزینگ پمپ، به‌ویژه برای تزریق مواد شیمیایی خورنده است.
- هد پمپ: PVDF
- دیافراگم: PTFE
- ساچمه‌های شیر: سرامیکی
- آب‌بندی شیرها: FPM (وایتون)
- بدنه خارجی: پلاستیک مقاوم در برابر مواد شیمیایی
- درجه حفاظت بدنه: IP65
اقلام همراه دوزینگ پمپ تزریق 5 لیتر 7 بار
برای نصب و راه‌اندازی دوزینگ پمپ، علاوه بر خود دستگاه، تجهیزات اتصال به مخزن و خط تزریق نیز موردنیاز است. مطابق کاتالوگ سازنده، کیت نصب استاندارد PVDF-FPM سری DLX شامل تجهیزات زیر است:
- شیلنگ خروجی پلی‌اتیلن (PE) به طول ۲ متر
- شیلنگ مکش PVC به طول ۲ متر
- شیلنگ هواگیری PVC به طول ۲ متر
- فیلتر مکش (Foot Filter) از جنس PVDF
- شیر تزریق (Injection Valve) از جنس PVDF
نکات نصب و راه‌اندازی دوزینگ پمپ اتاترون 0507
نصب صحیح دوزینگ پمپ DLX MA/AD 0507 نقش مهمی در عملکرد یکنواخت، دقت تزریق و جلوگیری از نشتی مواد شیمیایی دارد.
محل نصب پمپ: دوزینگ پمپ DLX برای نصب دیواری طراحی شده است. محل نصب باید ثابت، قابل دسترس برای سرویس و متناسب با شرایط محیطی مجاز اعلام‌شده توسط سازنده باشد.
اتصال شیلنگ مکش و تزریق: شیلنگ مکش باید به ورودی صحیح هد پمپ متصل شود و مسیر آن تا حد امکان کوتاه و بدون پیچ‌خوردگی باشد. در مسیر خروجی نیز باید از شیلنگ و اتصالات سازگار با فشار و ماده شیمیایی استفاده شود.
هواگیری اولیه پمپ: پس از نصب و پیش از شروع تزریق به خط، لازم است مسیر مکش و هد پمپ مطابق دستورالعمل سازنده هواگیری شوند. باقی‌ماندن هوا در مسیر می‌تواند باعث اختلال در مکش یا کاهش میزان تزریق شود.
تنظیم و بررسی دبی: پس از راه‌اندازی، دبی پمپ را متناسب با نیاز فرآیند تنظیم کنید. برای کاربردهایی که دقت تزریق اهمیت زیادی دارد، اندازه‌گیری و کالیبراسیون دبی در فشار واقعی سیستم توصیه میشود.
نکات مهم در زمان خرید دوزینگ پمپ 5 لیتر 7 بار
برای انتخاب دوزینگ پمپ اتاترون DLX MA/AD 0507، علاوه بر فشارو دبی باید، مقدار ماده شیمیایی موردنیاز و شرایط عملکرد سیستم نیز مشخص باشد.
۱. میزان تزریق موردنیاز
ابتدا مشخص کنید سیستم در هر ساعت به چه حجمی از ماده شیمیایی نیاز دارد. ظرفیت پمپ باید با محدوده موردنیاز مطابقت داشته باشد و امکان تنظیم مناسب آن نیز فراهم باشد.
۲. فشار خط تزریق
مدل 0507 برای حداکثر دبی نامی ۵ لیتر در ساعت در فشار ۷ بار مشخص شده است. در انتخاب پمپ باید فشار واقعی محل تزریق، افت فشار تجهیزات و شرایط نصب بررسی شود.
۳. سازگاری شیمیایی
جنس هد، دیافراگم، اورینگ‌ها و شیرهای پمپ باید با ماده تزریقی سازگار باشد. انتخاب جنس نامناسب می‌تواند موجب نشتی، خوردگی یا کاهش عمر قطعات شود.
۴. روش کنترل تزریق
در مدل DLX MA/AD تنظیم دبی بهصورت دستی انجام میشود. اگر فرآیند به تغییر خودکار دبی بر اساس سیگنال تجهیزات کنترلی نیاز دارد، باید مدل مناسب دیگری انتخاب شود.
سایر ظرفیت‌های سری DLX MA/AD اتاترون
| مدل | دبی (لیتر/ساعت) |
فشار (بار) |
حجم هر تزریق (cc) |
حداکثر ضربه (در دقیقه) |
شیلنگ (mm) |
برق ورودی |
|---|---|---|---|---|---|---|
| 05-07 | 5 | 7 | 0.69 | 120 | 4×6 / 6×8 | 230V 50–60Hz |
| 6 | 5 | 0.83 | ||||
| 8 | 2 | 1.11 |
قیمت و خرید دوزینگ پمپ اتاترون ۵ لیتر ۷ بار
قیمت دوزینگ پمپ اتاترون DLX MA/AD مدل 0507 با توجه به شرایط تأمین، نرخ ارز و مشخصات نسخه سفارش ممکن است تغییر کند.برای استعلام قیمت روز این پمپ تزریق، بررسی موجودی و اطلاع از اقلام همراه می‌توانید با واحد فروش جهان آب 02179315 تماس بگیرید.
پیشنهاد میشود قبل از خرید، اطلاعاتی مانند نوع ماده شیمیایی، غلظت محلول، فشار خط تزریق و دبی موردنیاز را مشخص کنید تا تناسب مدل ۵ لیتر ۷ بار با سیستم شما بررسی شود.
سوالات متداول
آیا دوزینگ پمپ اتاترون مدل 0507 دقیقاً ۵ لیتر در ساعت تزریق می‌کند؟
ظرفیت نامی این مدل ۵ لیتر در ساعت در فشار ۷ بار است. مقدار تزریق واقعی به تنظیمات پمپ، فشار سیستم و شرایط کار بستگی دارد و برای دقت بیشتر باید در محل کالیبره شود.
آیا دبی دوزینگ پمپ DLX MA/AD قابل تنظیم است؟
بله. دبی این مدل بهصورت دستی و با تغییر فرکانس ضربهها تنظیم میشود. دو محدوده ۰ تا ۲۰ و ۰ تا ۱۰۰ درصد برای تنظیم در نظر گرفته شده است.
آیا این مدل ورودی کنترل ۴ تا ۲۰ میلیآمپر دارد؟
خیر، کنترل دبی استاندارد DLX MA/AD بهصورت دستی است. برای کنترل تناسبی بر اساس سیگنال خارجی باید مدل مناسب دیگری از محصولات اتاترون بررسی شود.
آیا پمپ اتاترون ۵ لیتر ۷ بار برای تزریق اسید مناسب است؟
بسته به نوع اسید، غلظت و دما، ممکن است قابل استفاده باشد. پیش از انتخاب باید سازگاری شیمیایی جنس هد، دیافراگم و آب‌بندی پمپ بررسی شود.
