دوزینگ پمپ دیافراگمی

دوزینگ پمپ دیافراگمی یکی از پرکاربردترین انواع پمپ تزریق مواد شیمیایی است که برای انتقال مقدار مشخصی از سیال با دبی کنترل‌شده استفاده می‌شود. این پمپ از نوع جابه‌جایی مثبت بوده و با حرکت رفت‌وبرگشتی یک دیافراگم انعطاف‌پذیر، عملیات مکش و تزریق را انجام می‌دهد. از پمپ‌های دیافراگمی در صنایع مختلف، به‌ویژه تصفیه آب و فاضلاب، کلرزنی، تنظیم pH و تزریق مواد شیمیایی به خطوط فرایندی استفاده می‌شود.

فروشگاه اینترنتی جهان آب به‌عنوان تأمین‌کننده انواع پمپ‌های تزریق، مدل‌های مختلفی از دوزینگ پمپ دیافراگمی را برای کاربردهای صنعتی عرضه می‌کند. در ادامه می‌توانید محصولات و مشخصات آن‌ها را بررسی کنید و برای اطلاع از قیمت دوزینگ پمپ دیافراگمی، بررسی موجودی و انتخاب دستگاه متناسب با نیاز خود، با کارشناسان جهان آب در ارتباط باشید.

دوزینگ پمپ دیافراگمی چیست ؟

دوزینگ پمپ دیافراگمی، یک پمپ جابجایی مثبت است که به عنوان یک پمپ تزریق متناسب طراحی شده است. این مدل پمپ ، شباهت بسیار بالایی به دوزینگ پمپ پیستونی دارد؛ با این تفاوت که از یک دیافراگم انعطاف پذیر به جای پیستون برای تغییر حجم محفظه پمپ به منظور افزایش و کاهش فشار روی سیال داخل استفاده می کند.

دوزینگ پمپ دیافراگمی چیست

قیمت دوزینگ پمپ دیافراگمی

قیمت دوزینگ پمپ دیافراگمی به مشخصات فنی دستگاه، برند سازنده و نوع مکانیزم آن بستگی دارد. مثلا، پمپ‌ های سلونوئیدی که معمولاً برای تزریق با دبی پایین استفاده می‌شوند، از نظر ساختار و قیمت با مدل‌های موتوردار و هیدرولیکی متفاوتند. همچنین جنس هد و قطعات در تماس با سیال، به‌ویژه هنگام تزریق مواد خورنده، می‌تواند بر هزینه خرید تأثیر بگذارد.

در جهان آب، انواع پمپ تزریق دیافراگمی از برندهای اتاترون، جسکو و … عرضه می‌شود. برای استعلام قیمت و انتخاب مدل مناسب، بهتر است علاوه بر نام برند، نوع ماده شیمیایی، دبی موردنیاز و فشار خط را مشخص کنید؛ چون حتی دو مدل از یک برند نیز ممکن است برای شرایط کاری متفاوتی طراحی شده باشند.

راهنمای انتخاب و خرید دوزینگ پمپ دیافراگمی

برای خرید دوزینگ پمپ دیافراگمی، اول از همه نکات زیر را در نظر بگیرید که بهترین انتخاب را داشته باشید:

  • دبی تزریق: مقدار ماده شیمیایی موردنیاز در واحد زمان، معمولاً بر حسب لیتر بر ساعت (L/h)، مشخص می‌شود.

  • فشار خروجی: حداکثر فشار قابل تحمل پمپ باید با فشار واقعی خط تزریق و افت فشار تجهیزات مسیر متناسب باشد.

  • سازگاری شیمیایی: جنس هد، دیافراگم، شیرها و آب‌بندها باید با نوع ماده تزریقی، غلظت و دمای آن سازگار باشد.

  • روش تنظیم دبی: بسته به نوع فرایند، ممکن است تنظیم دستی تزریق کافی باشد یا به کنترل خودکار و دریافت فرمان از سیستم کنترلی نیاز داشته باشید.

  • شرایط نصب و نگهداری: وضعیت مکش، امکان هواگیری و دسترسی به قطعات یدکی نیز باید در انتخاب مدل در نظر گرفته شود.

برای مثال، هنگام انتخاب پمپ برای تزریق هیپوکلریت سدیم، علاوه بر دبی و فشار، سازگاری متریال و احتمال تجمع گاز در مسیر مکش اهمیت دارد. بنابراین انتخاب صرفاً بر اساس ظرفیت اسمی پمپ همیشه نتیجه مناسبی نخواهد داشت.

انواع دوزینگ پمپ دیافراگمی

دوزینگ پمپ‌های دیافراگمی از نظر نیروی محرک و نحوه انتقال نیرو به دیافراگم به چند گروه تقسیم می‌شوند. تفاوت این مدل‌ها بیشتر در ظرفیت تزریق، فشار کاری، شیوه کنترل دبی و شرایط استفاده است.

دوزینگ پمپ دیافراگمی سلونوئیدی

در این مدل، حرکت دیافراگم به کمک نیروی الکترومغناطیسی ایجاد می‌شود. دوزینگ پمپ سلونوئیدی معمولاً برای تزریق مواد شیمیایی با دبی پایین، مانند کلرزنی و تنظیم pH در سیستم‌های تصفیه آب، کاربرد دارند. ابعاد جمع‌وجور و امکان تنظیم تعداد ضربه از ویژگی‌های رایج این گروه است.

دوزینگ پمپ سلنوئیدی دیافراگمی
دوزینگ پمپ سلنوئیدی دیافراگمی

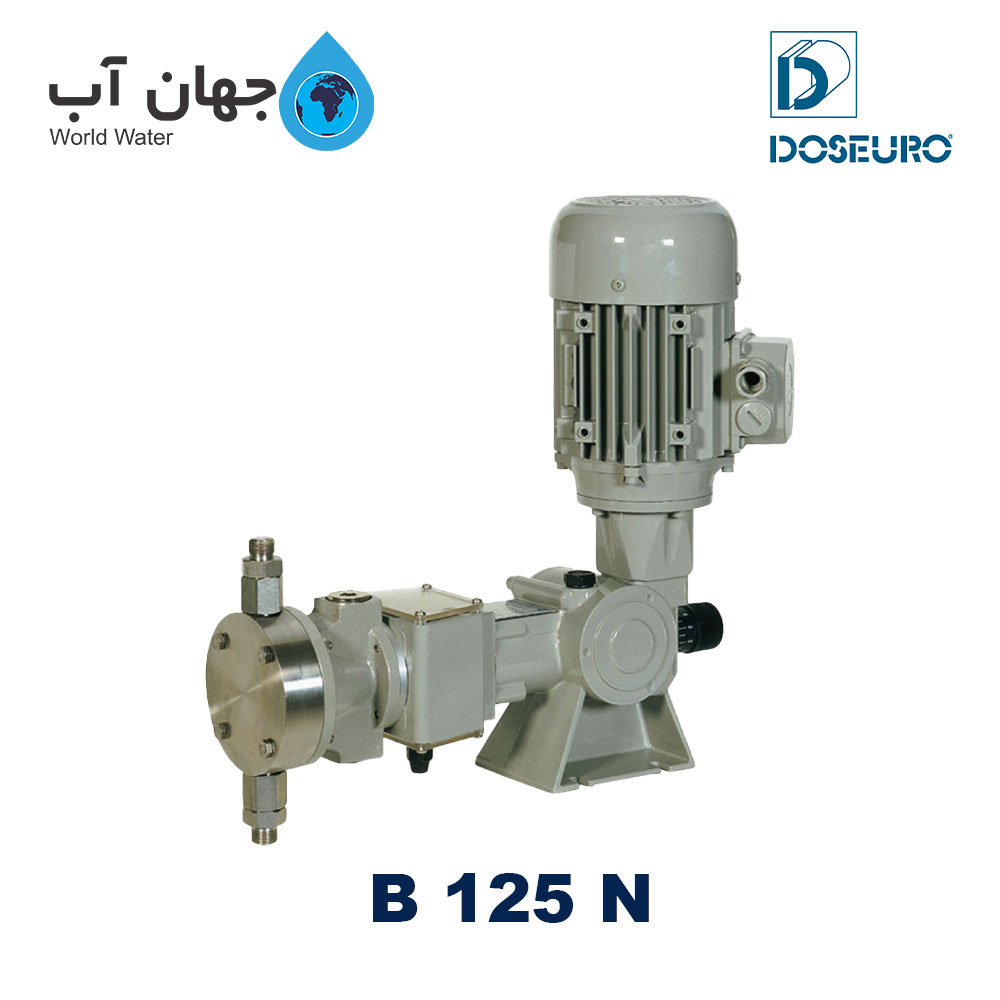

دوزینگ پمپ دیافراگمی موتوردار

در این پمپ‌ها، الکتروموتور از طریق مکانیزم مکانیکی باعث حرکت دیافراگم می‌شود. مدل‌های موتوردار معمولاً برای ظرفیت‌های تزریق بالاتر و کارکرد مداوم در واحدهای صنعتی انتخاب می‌شوند. محدوده دبی و فشار قابل دستیابی به طراحی و سری پمپ بستگی دارد.

پمپ تزریق دیافراگمی

دوزینگ پمپ دیافراگمی هیدرولیکی

در مدل‌های هیدرولیکی، نیروی محرک از طریق روغن هیدرولیک به دیافراگم منتقل می‌شود. این ساختار در برخی کاربردهای صنعتی با فشار بالا یا شرایط کاری دشوار استفاده می‌شود و بسته به طراحی دستگاه، می‌تواند به تجهیزات حفاظتی و کنترلی مخصوص مجهز باشد.

جنس هد و دیافراگم دوزینگ پمپ

یکی از نکات مهم هنگام انتخاب دوزینگ پمپ دیافراگمی، جنس قطعاتی است که با ماده شیمیایی تماس دارند. هد پمپ، دیافراگم، شیرهای یک‌طرفه و آب‌بندها باید متناسب با نوع سیال انتخاب شوند. برای مثال، متریالی که برای تزریق سود سوزآور مناسب است، لزوماً در تماس با اسیدها یا محلول‌های اکسیدکننده عملکرد مشابهی ندارد.

در جدول زیر، متریال‌های رایج در ساخت پمپ‌های تزریق دیافراگمی معرفی شده‌اند.

متریالمحل استفادهنکته مهم در انتخاب
PP (پلی‌پروپیلن)هد و اتصالاتگزینه‌ای رایج برای بسیاری از محلول‌های شیمیایی، با محدودیت دما و فشار
PVDFهد، اتصالات و قطعات شیردارای مقاومت شیمیایی مناسب در برابر طیف گسترده‌ای از مواد خورنده
SS316هد و قطعات فلزیمناسب برخی کاربردهای صنعتی، اما نه تمام اسیدها و مواد حاوی کلرید
PTFE (تفلون)دیافراگم، نشیمنگاه شیر و آب‌بندمقاومت شیمیایی گسترده و کاربرد فراوان در قطعات در تماس با سیال

نکته: این جدول راهنمای اولیه انتخاب متریال است. سازگاری نهایی باید با توجه به نام ماده شیمیایی، غلظت، دما، فشار و مشخصات فنی سازنده بررسی شود. همچنین جنس آب‌بندها و گوی شیرها می‌تواند با جنس هد متفاوت باشد.

کاربردهای دوزینگ پمپ دیافراگمی

دوزینگ پمپ‌های دیافراگمی به‌ویژه برای تزریق مواد شیمیایی کاربرد دارند و بسته به نوع سیال، فشار خط و ظرفیت موردنیاز، می‌توان از مدل‌های مختلف آن‌ها استفاده کرد.

مهم‌ترین کاربردهای دوزینگ پمپ دیافراگمی عبارت‌اند از:

  • تصفیه آب و فاضلاب: تزریق مواد منعقدکننده مانند پلی‌آلومینیوم کلراید (PAC)، محلول‌های ضدعفونی‌کننده و مواد تنظیم‌کننده pH در مراحل مختلف تصفیه.

  • سیستم‌های کلرزنی: تزریق کنترل‌شده محلول هیپوکلریت سدیم به آب در تأسیسات تصفیه، مخازن ذخیره و خطوط انتقال.

  • صنایع شیمیایی: تزریق اسیدها، قلیاها و افزودنی‌های فرایندی با دبی مشخص، متناسب با شرایط خط تولید.

  • دیگ‌های بخار و برج‌های خنک‌کننده: تزریق مواد ضدخوردگی، ضد رسوب و مواد موردنیاز برای کنترل کیفیت آب در گردش.

  • صنایع غذایی و دارویی: تزریق برخی افزودنی‌ها و محلول‌های فرایندی در تجهیزاتی که از نظر متریال، بهداشت و دقت تزریق برای آن کاربرد تأیید شده‌اند.

  • صنایع نفت و گاز: تزریق مواد شیمیایی مانند بازدارنده‌های خوردگی و رسوب در نقاط مشخص فرایند، با استفاده از پمپ‌های متناسب با فشار و الزامات ایمنی سیستم.

نحوه عملکرد دوزینگ پمپ دیافراگمی

طرز کار پمپ تزریق دیافراگمی بر اساس حرکت رفت‌ و برگشتی یک دیافراگم انعطاف‌پذیر و باز و بسته شدن شیرهای یک‌طرفه است. این حرکت باعث تغییر حجم محفظه هد می‌شود و سیال را در دو مرحله مکش و دهش جابه‌جا می‌کند.

مرحله مکش: با عقب رفتن دیافراگم، حجم محفظه زیاد میشود و فشار داخل آن کاهش می‌یابد. در این حالت، شیر ورودی باز می‌شود و ماده شیمیایی از مخزن وارد هد پمپ می‌شود.

مرحله دهش یا تزریق: با حرکت دیافراگم به سمت جلو، حجم محفظه کمتر شد و فشار سیال افزایش پیدا می‌کند. در نتیجه، شیر ورودی بسته و شیر خروجی باز می‌شود تا ماده شیمیایی به خط تزریق منتقل شود.

مقدار تزریق در مدل‌های مختلف با تغییر طول کورس، تعداد ضربه یا سرعت حرکت مکانیزم محرک تنظیم می‌شود. البته نحوه تنظیم به طراحی پمپ بستگی دارد و همه مدل‌ها از امکانات کنترلی یکسانی برخوردار نیستند.

یکی از ویژگی‌های مهم این ساختار، جدا بودن سیال از بخش محرک پمپ به‌وسیله دیافراگم است. این موضوع مانع از تماس ماده شیمیایی با اجزای مکانیکی میشود؛ اما باید توجه داشت که آب‌بندی صحیح و سالم بودن دیافراگم برای جلوگیری از نشتی ضروری است.

دورزینگ پمپ دیافراگمی

قطعات دوزینگ پمپ دیافراگمی و نکات نگهداری

یکی از مواردی که در زمان خرید دوزینگ پمپ دیافراگمی کمتر به آن توجه می‌شود، دسترسی به قطعات یدکی و امکان سرویس دستگاه است. دیافراگم، شیرهای یک‌طرفه و آب‌بندها به‌ مرور ممکن است دچار فرسودگی شوند و روی میزان تزریق یا عملکرد پمپ تأثیر بگذارند. برای همین، بهتر است قبل از خرید، وضعیت تأمین قطعات مصرفی مدل موردنظر نیز بررسی شود.

برای آشنایی با لوازم موردنیاز نصب و نگهداری پمپ می‌توانید صفحه قطعات یدکی و تجهیزات جانبی دوزینگ پمپ را ببینید.

مهم‌ترین قطعات دوزینگ پمپ دیافراگمی عبارت‌اند از:

  • دیافراگم: قطعه‌ای انعطاف‌پذیر که با حرکت رفت‌وبرگشتی، تغییر حجم محفظه و فرایند مکش و دهش را ایجاد می‌کند. ترک‌خوردگی یا پارگی آن ممکن است باعث کاهش تزریق یا نشتی شود.

  • هد پمپ: محفظه‌ای که سیال در آن جریان پیدا می‌کند و جنس آن باید با ماده شیمیایی سازگار باشد.

  • شیرهای یک‌طرفه ورودی و خروجی: معمولاً شامل گوی و نشیمنگاه هستند و مسیر جریان سیال را کنترل می‌کنند. آلودگی یا فرسودگی آن‌ها می‌تواند باعث برگشت سیال و افت دبی شود.

  • اورینگ‌ها و آب‌بندها: برای آب‌بندی اتصالات و جلوگیری از نشت ماده شیمیایی استفاده می‌شوند.

نکات مهم برای نگهداری پمپ

برای کمتر شدن احتمال خرابی، بهتر است وضعیت نشتی اتصالات، عملکرد شیرهای یک‌طرفه و میزان تزریق پمپ به‌صورت دوره‌ای بررسی شود. در صورت کاهش غیرعادی دبی، اول باید مواردی مانند خالی بودن مخزن، گرفتگی صافی یا مسیر تزریق، هواگرفتگی و وضعیت شیرها چک شوند.

زمان تعویض دیافراگم و سایر قطعات مصرفی برای همه پمپ‌ها یکسان نیست و به نوع ماده شیمیایی، شرایط کارکرد و دستورالعمل سازنده بستگی دارد. هنگام سرویس نیز باید دستگاه از برق جدا، فشار مسیر تخلیه و اقدامات ایمنی متناسب با ماده شیمیایی انجام شود.

عیب‌یابی دوزینگ پمپ دیافراگمی

در جدول زیر برخی از مشکلات رایج دوزینگ پمپ های دیافراگمی و راه حل رفع این مشکلات امده است. برای داشتن اطلاعات بیشتر در مورد عیب یابی و مشکلات دوزینگ پمپ ها به صفحه تعمیر دوزینگ پمپ مراجعه کنید.

مشکل

علت احتمالی

اقدام پیشنهادی

پمپ کار می‌کند اما تزریق ندارد

هواگرفتگی، گرفتگی مسیر یا خرابی شیرها

بررسی مخزن، هواگیری و شیرهای یک‌طرفه

دبی تزریق کاهش یافته

گرفتگی صافی، فرسودگی شیرها یا تغییر فشار خط

بررسی مسیر مکش و فشار کاری

نشتی از هد پمپ

آسیب دیافراگم، آب‌بند یا اتصال

توقف ایمن دستگاه و بررسی قطعه معیوب

تزریق نامنظم است

ورود هوا، شرایط نامناسب مکش یا مشکل شیرها

بررسی اتصالات و وضعیت مکش



سؤالات متداول درباره دوزینگ پمپ دیافراگمی

تفاوت دوزینگ پمپ دیافراگمی با پیستونی چیست؟

 در پمپ دیافراگمی، جابه‌جایی سیال با حرکت یک دیافراگم انعطاف‌پذیر انجام می‌شود؛ اما در پمپ پیستونی، پیستون مستقیماً در محفظه پمپاژ حرکت می‌کند. مدل‌های دیافراگمی به دلیل جداسازی سیال از بخش محرک، برای تزریق بسیاری از مواد شیمیایی گزینه مناسبی هستند. انتخاب بین این دو ساختار به فشار، دبی و شرایط فرایند بستگی دارد.

بله، به شرطی که جنس هد، دیافراگم، شیرها و آب‌بندها با نوع اسید، غلظت و دمای آن سازگار باشد. برای مثال، مناسب بودن یک پمپ برای تزریق اسید سولفوریک لزوماً به معنای مناسب بودن آن برای اسید کلریدریک نیست.

زمان مشخص و یکسانی برای تمام مدل‌ها وجود ندارد. عمر دیافراگم به جنس آن، شرایط کاری، ماده شیمیایی و تعداد سیکل‌های پمپ بستگی دارد. بهتر است بازدید و تعویض پیشگیرانه طبق دستورالعمل سازنده انجام شود و در صورت مشاهده آسیب، نشتی یا افت عملکرد ناشی از خرابی دیافراگم، قطعه بررسی و در صورت نیاز تعویض شود.
