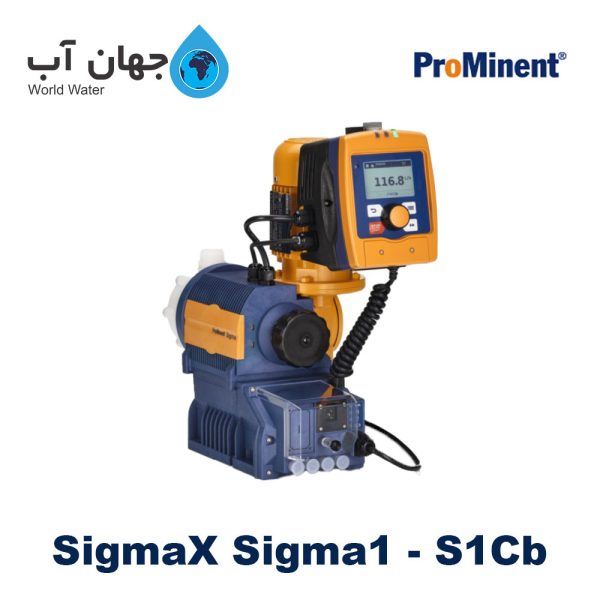

دوزینگ پمپ دیافراگمی موتوری پرومیننت Sigma x Sigma1 – S1Cb
رایگان!تومان0
دوزینگ پمپ دیافراگمی پرومیننت Prominent آلمان
سری Sigma
حداکثر دبی 117 لیتر در ساعت (L/h)
حداکثر فشار 12 بار (bar)
تضمین کیفیت و اصالت کالا
شرح
hدوزینگ پمپ دیافراگمی پرومیننت Sigma X Sigma1 – S1Cb
دوزینگ پمپ دیافراگمی پرومیننت Sigma X Sigma1 – S1Cb محصولی از شرکت Prominent آلمان است . پرومیننت از شرکت های تولید کننده دوزینگ پمپ و دیگر تجهیزات تصفیه آب صنعتی در آلمان است که 11 خط تولید محصول در سراسر جهان داشته و محصولات خود را به سراسر نقاط دنیا ارسال صادر می کند .
دوزینگ پمپ Prominent Sigma X Sigma1 – S1Cb دارای نرخ تزریق بین 21 تا 117 لیتر در‌ساعت می باشد . حداکثر فشار برگشتی این پمپ نیز تا 12 بار است . بدنه این پمپ از پلاستیک سخت می باشد به وسیله فایبرگلاس تقویت شده است . محدوده تنظیم طول ضربه این پمپ تزریق از 0 تا 100٪ می باشد .
از ویژگی های این پمپ ، یک صفحه نمایش LCD بزرگ و 3 چراغ LED است که برای نمایش عملکرد، پیام های هشدار و خطا که استفاده می شود و از همه طرف قابل مشاهده است . همچنین این دوزینگ پمپ دارای یک شیر اطمینان یکطرفه است که باعث اطمینان از عملکرد پمپ در فشار بالا می گردد .
مشخصات پمپ تزریق Prominent Sigma x Sigma1 – S1Cb
- میزان دبی (آبدهی) از 21 تا 117 لیتر در ساعت
- میزان فشار برگشتی 4 تا 12 بار (bar)
- درجه حفاظت : IP65
- توان : 110 وات
- منبع تغذیه : 100–230 ولت ±10% / 240V ± 6%
ویژگی های دوزینگ پمپ پرومیننت Sigma x Sigma1 – S1Cb
- طول ضربه: 4 میلی متر.
- محدوده تنظیم طول ضربه: 0 تا 100٪.
- کانکتور سوئیچ سطح 2 مرحله ای.
- خروجی 0/4-20 میلی آمپر
- قابلیت اتصال به سیستم های مدیریت فرآیند از طریق رابط PROFIBUS و CANopen
- مجهز به دفترچه گزارش یکپارچه که تا 300 رویداد را ذخیره می کند
- امکان تنظیم طول ضربه به صورت دستی
جدول مشخصات مترینگ پمپ دیافراگمی Sigma x Sigma1 – S1Cb
| سری | ظرفیت پمپ در حداکثر فشار برگشتی |
ظرفیت پمپ در حداکثر فشار برگشتی | مکش | سایز اتصالات | وزن | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| S1Cb | فشار bar |
دبی l/h | طول ضربه ml/stroke | حداکثر میزان ضربه Strokes/min | دبی l/h | gph |
فشار psi |
حداکثر میزان ضربه Strokes/min |
m WC | G-DN | kg |
| 12017 PVT | 10 | 21 | 3.8 | 90 | 145 | 5.5 | 7 | 1 | 3/4–10 | 9 |
| 12017 SST | 12 | 21 | 3.8 | 90 | 174 | 5.5 | 7 | 1 | 3/4–10 | 12 |
| 12035 PVT | 10 | 42 | 4.0 | 170 | 145 | 11.1 | 7 | 1 | 3/4–10 | 9 |
| 12035 SST | 12 | 42 | 4.0 | 170 | 174 | 11.1 | 7 | 1 | 3/4–10 | 12 |
| 10050 PVT | 10 | 49 | 4.0 | 200 | 145 | 12.9 | 7 | 1 | 3/4–10 | 9 |
| 10050 SST | 10 | 49 | 4.0 | 200 | 145 | 12.9 | 7 | 1 | 3/4–10 | 12 |
| 10022 PVT | 10 | 27 | 5.0 | 90 | 145 | 7.1 | 6 | 1 | 3/4–10 | 9 |
| 10022 SST | 10 | 27 | 5.0 | 90 | 145 | 7.1 | 6 | 1 | 3/4–10 | 12 |
| 10044 PVT | 10 | 53 | 5.1 | 170 | 145 | 14.0 | 6 | 1 | 3/4–10 | 9 |
| 10044 SST | 10 | 53 | 5.1 | 170 | 145 | 14.0 | 6 | 1 | 3/4–10 | 12 |
| 07065 PVT | 7 | 63 | 5.2 | 200 | 102 | 16.6 | 6 | 1 | 3/4–10 | 9 |
| 07065 SST | 7 | 63 | 5.2 | 200 | 102 | 16.6 | 6 | 1 | 3/4–10 | 12 |
| 07042 PVT | 7 | 52 | 9.5 | 90 | 102 | 13.7 | 3 | 1 | 1–15 | 10 |
| 07042 SST | 7 | 52 | 9.5 | 90 | 102 | 13.7 | 3 | 1 | 1–15 | 14 |
| 04084 PVT | 4 | 101 | 9.7 | 170 | 58 | 26.7 | 3 | 1 | 1–15 | 10 |
| 04084 SST | 4 | 101 | 9.7 | 170 | 58 | 26.7 | 3 | 1 | 1–15 | 14 |
| 04120 PVT | 4 | 117 | 9.7 | 200 | 58 | 30.9 | 3 | 1 | 1–15 | 10 |
| 04120 SST | 4 | 117 | 9.7 | 200 | 58 | 30.9 | 3 | 1 | 1–15 | 14 |
متریال مرتبط با سیال
| کد شناسایی مواد | هد پمپ | اتصالات مکش و تزریق | محغظه توپی / سیل | توپی | شیر اطمینان یکطرفه |
|---|---|---|---|---|---|
| PVT | PVDF | PVDF | PTFE/PTFE | Ceramic | PVDF/FKM or EPDM |
| SST | Stainless steel 1.4404 | Stainless steel 1.4581 | PTFE/PTFE | Stainless steel 1.4404 | Stainless steel/FKM or EPDM |
| PVF | PVDF | PVDF | PTFE/PTFE | Ceramic | PVDF/FKM or EPDM |
| SSF | Stainless steel 1.4404 | Stainless steel 1.4581 | PTFE/PTFE | Stainless steel 1.4404 | Stainless steel/FKM or EPDM |
| SSG | Stainless steel 1.4404 | Stainless steel 1.4581 | PTFE/stainless steel 1.4404 | Stainless steel 1.4404 | – |
| SSH | Stainless steel 1.4435 | Stainless steel 1.4435 | PTFE/stainless steel 1.4435 | Ceramic | – |
اطلاعات موتور
| Identity code specification | Power supply | Δ/Y | Remarks | ||
| U | 1-phase, IP 65 | 100 – 230 V ±10 % / 240 V ±6 % | 50/60 Hz | 110 W |
اطلاعات اضافی
| نوع پمپ | دوزینگ پمپ دیافراگمی |
|---|---|
| ماکسیمم آبدهی (دبی) | 117 لیتر بر ساعت (l/h) |
| حداکثر فشار | 12 بار (bar) |
| درجه حفاظت | IP65 |
