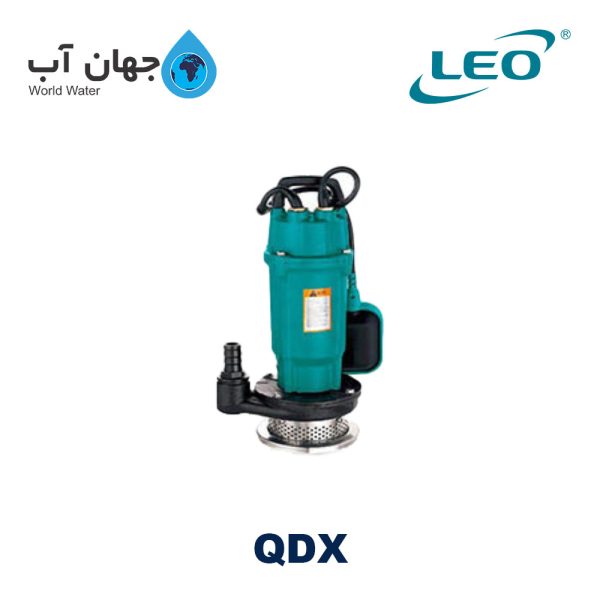

پمپ شناور لئو Leo QDX
پمپ شناور لئو سری QDX ، از محصولات شرکت لئو Leo چین است . لئو از برترین شرکت های چینی متخصص در صنعت تولید پمپ محسوب می شود . محصولات لئو به بیش از 140 کشور دنیا از جمله ایران صادر می شوند . پمپ های آب LEO ، توانایی رفع تمامی نیاز ها در سیستم های پمپاژ خانگی را دارا می باشد .
پمپ شناور QDX لئو دارای از دبی 31.5 متر مکعب بر‌ساعت و حداکثر هد 32.5 متر برخوردار است . بالاترین دمای مایع قابل پمپاژ در این پمپ ، 35 درجه سانتیگراد می باشد. پمپ شناور QDX به طور گسترده در پمپاژ آب چاه شهری و آبیاری و زهکشی مزرعه کاربرد دارد . این پمپ همچنین در آبیاری باغها و تامین آب خانگی و در کاربرد های زهکشی ساختمانی، دامپروری مورد استفاده قرار می گیرد .
مشخصات پمپ شناور لئو
مشخصات پمپ شناور لئو- حداکثر میزان آبدهی (دبی) : 31.5 متر مکعب بر ساعت
- حداکثر هد پمپ : 32.5 متر
- دمای مایع تا 40+ درجه سانتیگراد
- حداکثر عمق غوطه ور بودن در آب : 5 متر
- مقدار pH مایع : 6 – 5-8
- کلاس عایق B
- کلاس حفاظت IP68
ویژگی‌ها و کاربرد‌های پمپ QDX
- مناسب برای پمپاژ آب چاه های شهری
- کاربرد در آبیاری و زهکشی مزرعه و آبیاری باغ ها
- بدنه پمپ چدن
- سیم پیچ مسی
- شفت استنلس استیل
- مجهز به محافظ حرارتی داخلی
جدول اطلاعات فنی پمپ شناور QDX
| MODEL | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | |
| QDX1.5-15-0.37A | H (m) | 16 | 15.6 | 14.2 | 11.8 | 8 | 3.9 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ |
| QDX3-18-0.55A | 19.2 | 19.2 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| QDX10-10-0.55A | 15.3 | 15.2 | 15 | 14.8 | 14.4 | 13.5 | 12.5 | 11.3 | 10 | 8.5 | 6.3 | 3.8 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| QDX15-7-0.55A | 8.6 | 8.5 | 8.4 | 8.3 | 8.2 | 8 | 7.8 | 7.6 | 7.4 | 7.2 | 6.8 | 6.3 | 5.8 | 5.2 | 4.5 | 3.8 | 3 | |
| QDX1.5-32-0.75A | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | 1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| QDX6-18-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ | ˗ | ˗ | ˗ | ˗ | |
| QDX10-16-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ |
| MODEL | Q(m³/h) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | 31.5 |
| Q(l/min) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | |
| QDX15-10-0.75A | H (m) | 11 | 10.9 | 10.8 | 10.7 | 10.6 | 10.5 | 10.4 | 10.3 | 10.2 | 10.1 | 10 | 9.6 | 9.2 | 8.5 | 7.6 | 6.5 | 5.6 | 4.7 | 3.8 | 2.7 | ˗ | ˗ |
| QDX25-6-0.75A | 9.3 | 9.2 | 9.1 | 9 | 8.9 | 8.7 | 8.5 | 8.3 | 8 | 7.7 | 7.5 | 7.2 | 6.8 | 6.6 | 6.4 | 6.2 | 6 | 5.8 | 4.8 | 4 | 2.6 | 1.5 | |
| QDX10-18-1.1A | 25.8 | 25.5 | 25 | 24.6 | 24 | 22.8 | 21.2 | 18.5 | 16 | 13.2 | 9 | 4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
| QDX15-14-1.1A | 15 | 14.9 | 14.8 | 14.7 | 14.6 | 14.5 | 14.3 | 14.2 | 14 | 13.9 | 13.8 | 13.2 | 12.5 | 11.5 | 10.6 | 9.5 | 8 | 6.7 | 5.5 | 4.4 | 3.1 | ˗ | |
| QDX40-5.5-1.1A | 6.1 | 6.2 | 6.3 | 6.4 | 6.5 | 6.5 | 6.7 | 6.8 | 6.7 | 6.7 | 6.65 | 6.6 | 6.6 |
منحنی عملکرد هیدرولیک پمپ شناور QDX
جدول متریال پمپ شناور لئو Leo
| ردیف | بخش | متریال |
| 1 | Handle | PP |
| 2 | Cable | – |
| 3 | Top Cover | HT200 |
| 4 | Protector | – |
| 5 | Capacitor | – |
| 6 | O-ring | NBR |
| 7 | Upper Cover | HT200 |
| 8 | Bearing | – |
| 9 | Rotor | – |
| 10 | Stator | – |
| 11 | Oil Injection Screw | – |
| 12 | Mechanical Seal | Carbon/ceramic |
| 13 | O-ring | NBR |
| 14 | Cover Of Oil Cylinder | HT200 |
| 15 | Oil Seal | – |
| 16 | O-ring | NBR |
| 17 | Impeller | PPO ZL 102 |
| 18 | Pump Body | HT200 |
| 19 | Filter Screen | Stainless Steel |
| 20 | Outlet Connector | PP |
اطلاعات اضافی
| نوع پمپ | پمپ شناور |
|---|---|
| حداکثر آبدهی (دبی) | 31.5 متر مکعب بر ساعت |
| حداکثر هد | 32.5 متر |
| دمای مایع | تا 35 درجه سانتیگراد |
| کلاس حفاظت | IPX8 |
